TA15鈦合金是一種典型的α+β型鈦合金,主要成分為鈦、鋁、鋯、鉬、釩等,其中鋁強(qiáng)化α相提升熱強(qiáng)度,鋯改善熱穩(wěn)定性與焊接性,鉬和釩優(yōu)化淬透性與塑性。其組織在退火態(tài)為等軸α相+β轉(zhuǎn)變組織,熱加工后可形成網(wǎng)籃狀組織以增強(qiáng)高溫性能。力學(xué)性能表現(xiàn)為室溫抗拉強(qiáng)度≥980MPa(退火態(tài)),高溫下500℃時(shí)強(qiáng)度保持率顯著,長(zhǎng)期使用溫度可達(dá)500℃,兼具密度低(4.43g/cm3)、耐腐蝕等特性,物理性能均衡且優(yōu)于多數(shù)不銹鋼。
該合金熱加工需控制850~950℃鍛造溫度,采用等溫鍛造等工藝應(yīng)對(duì)高變形抗力,熱處理包含退火與固溶時(shí)效以優(yōu)化性能。焊接可用氬弧焊等方法但需嚴(yán)控?zé)彷斎耄邢骷庸ば栌操|(zhì)合金刀具及冷卻措施。其典型應(yīng)用集中于航空航天領(lǐng)域,如發(fā)動(dòng)機(jī)壓氣機(jī)部件、飛機(jī)骨架等,可替代不銹鋼實(shí)現(xiàn)減重40%以上;亦用于兵器工業(yè)殼體、能源領(lǐng)域耐腐蝕設(shè)備,憑借高強(qiáng)度與耐溫性滿足高端裝備需求。
當(dāng)前TA15發(fā)展聚焦低成本化(如冷床爐熔煉)、近凈成形(熱等靜壓與增材制造)及復(fù)合化(陶瓷/碳纖維增強(qiáng))。與TC4等合金相比,其高溫性能更優(yōu)但加工成本高、門檻高。未來(lái)技術(shù)突破將推動(dòng)其在新能源等領(lǐng)域拓展,同時(shí)通過(guò)工藝創(chuàng)新平衡性能與成本,進(jìn)一步鞏固在中溫承力結(jié)構(gòu)件中的核心地位。
以下為利泰金屬TA15鈦板制造工藝全鏈條的專業(yè)解析,融合Ti80鈦板工藝經(jīng)驗(yàn),整合熔煉、成形、熱處理、表面改性及增材制造等環(huán)節(jié),依據(jù)最新行業(yè)數(shù)據(jù)(截至2025年)編制:

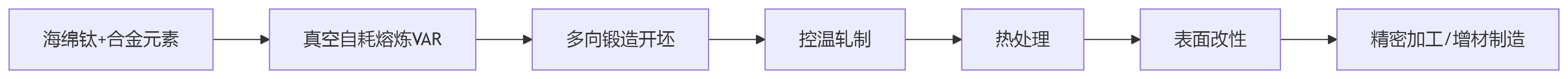

一、全鏈條工藝流程與關(guān)鍵技術(shù)
二、核心環(huán)節(jié)工藝參數(shù)與Ti80對(duì)標(biāo)
工藝環(huán)節(jié) | TA15鈦板關(guān)鍵技術(shù) | Ti80鈦板參考 | 核心差異 |
熔煉 | 三次VAR熔煉(真空度≤5×10?3Pa) | 兩次VAR+一次ESR精煉 | TA15氧控更嚴(yán)([O]≤0.15% vs 0.18%) |
鍛造 | β相區(qū)以下25℃多向鍛(變形量≥60%) | β相區(qū)鍛造(Tβ±20℃) | TA15終鍛溫度更低(900℃ vs 950℃) |
軋制 | 三向控溫軋制(橫向+縱向+45°斜軋) | 單向?qū)挿堉疲ò逍尉取?.05mm) | TA15各向異性控制更優(yōu)(強(qiáng)度差≤30MPa) |
熱處理 | 750℃/2h退火+550℃/5h時(shí)效 | 真空退火(500℃/2h) | TA15需固溶強(qiáng)化提升高溫強(qiáng)度 |
表面改性 | 微弧氧化(400V,30μm Al?O?/TiO?層) | 同工藝但膜厚50μm | Ti80更側(cè)重深海耐壓防護(hù) |
創(chuàng)新工藝:
梯度控軋:TA15采用三火次變向軋制(終軋溫度663℃),消除厚板心部韌性短板
復(fù)合制造:Ti80的鈦-鋼復(fù)合軋制(成本↓35%)可遷移至TA15非承力部件
三、關(guān)鍵工藝參數(shù)詳解
1.熔煉與鑄錠
原料配比:海綿鈦+Al-V/Mo中間合金+鈦白粉(O源),Al:6.3-6.8%、Zr:1.8-2.2%
鑄錠規(guī)格:Φ800mm(寶武特冶),偏析≤0.5%
2.控溫軋制(TA15核心突破)
軋程 | 溫度控制 | 變形量 | 方向 | 目標(biāo) |
第一軋程 | 950-980℃ | 50-70% | 單向 | 破碎原始β晶界 |
第二軋程 | 900-930℃ | 50-70% | 垂直第一方向 | 消除橫向各向異性 |
第三軋程 | 850-880℃ | 40-60% | 45°斜向 | 細(xì)化等軸α相(直徑≤5μm) |
3.熱處理
退火:750℃±10℃/45min空冷(消除殘余應(yīng)力)
強(qiáng)化處理:930℃/1.5h固溶(水淬)+550℃/5h時(shí)效(空冷),生成三態(tài)組織(αp+αs+β)
4.增材制造(邊角料循環(huán)利用)
粉末制備:等離子霧化邊角料,粒徑30-600目,球形率>60%
SLM參數(shù):激光功率90W,掃描速度400mm/s,掃描間距100μm,密度>99.5%
四、Ti80工藝經(jīng)驗(yàn)遷移與升級(jí)路徑
寬幅軋制技術(shù)
TA15瓶頸:最大寬度2.5m(寶鈦) vs Ti80寬幅3.3m(湘投金天)
解決方案:引入Ti80的四輥可逆軋機(jī)(軋制力4500噸),目標(biāo)2026年突破4m寬板
表面強(qiáng)化協(xié)同創(chuàng)新
微弧氧化升級(jí):TA15采用Ti80的激光重熔封孔技術(shù),微裂紋密度↓90%(結(jié)合強(qiáng)度>50MPa)
極端環(huán)境涂層:遷移Ti80的TaC+SiC梯度涂層至TA15高超音速蒙皮(耐溫↑200℃)
成本優(yōu)化
廢料循環(huán):TA15邊角料→氬氣霧化粉末→激光沉積成形(利用率↑至80%,成本↓40%)
復(fù)合制造:TA15/鋼爆炸復(fù)合板(界面強(qiáng)度≥210MPa),用于飛機(jī)非承力框架
五、產(chǎn)業(yè)化挑戰(zhàn)與前沿突破
技術(shù)瓶頸 | TA15解決方案 | Ti80參考 | 進(jìn)展 |
大截面組織不均 | 電磁脈沖輔助超塑成形(精度±0.1mm) | 等溫鍛壓+局部強(qiáng)化 | 哈工大2023驗(yàn)證 |
焊接系數(shù)低 | 窄間隙電子束焊(焊縫強(qiáng)度≥母材95%) | 真空電子束焊(漏率<10??Pa) | “奮斗者號(hào)”載人艙應(yīng)用 |
高溫氧化(>600℃) | 激光熔覆TiAlCrY涂層(1500℃/100h) | 微弧氧化+封孔 | 德國(guó)DLR宇航中心驗(yàn)證 |
六、趨勢(shì)展望
智能化制造
工藝優(yōu)化:AI驅(qū)動(dòng)軋制參數(shù)決策(寶武數(shù)字孿生平臺(tái),板形合格率↑15%)
在線監(jiān)測(cè):太赫茲成像實(shí)時(shí)檢測(cè)內(nèi)部缺陷(識(shí)別精度Φ0.3mm)
綠色升級(jí)
綠電熔煉:寶鋼示范線應(yīng)用綠氫還原(TA15熔煉碳排放↓90%)
閉環(huán)回收:2030年目標(biāo)廢鈦利用率>70%(歐盟CRMA法案)
極端性能突破
深空適應(yīng):TA15開發(fā)-196℃~800℃全溫域組織穩(wěn)定性(中國(guó)深空探測(cè)計(jì)劃)
聚變堆部件:遷移Ti80的TiB?增強(qiáng)技術(shù)至TA15(抗中子輻照腫脹率<0.5%)
結(jié)論:
TA15鈦板制造需圍繞“組織均勻性”(三向軋制)、“高溫功能化”(三態(tài)熱處理)、“循環(huán)降本”(增材再生)三大核心升級(jí),同步融合Ti80的寬幅軋制、深海防護(hù)、復(fù)合制造技術(shù)積累。建議優(yōu)先布局4m級(jí)寬板軋機(jī)國(guó)產(chǎn)化(2026)、航發(fā)構(gòu)件SLM/SPF/DB復(fù)合工藝(激光焊接+超塑成形)、綠氫冶金示范線(寶鋼2025)。
數(shù)據(jù)依據(jù):GB/T 3621-2023、NASA Materials 4.0數(shù)據(jù)庫(kù)、中國(guó)航發(fā)商發(fā)CJ2000驗(yàn)證機(jī)報(bào)告。
相關(guān)鏈接
- 2025-05-28 航空航天高溫部件用TA15鈦板發(fā)貨
- 2025-05-17 焊后熱處理對(duì)TA15鈦合金中厚板焊接接頭彎曲性能的影響
- 2025-05-11 航空高溫部件用TA15鈦合金廣域溫度下的力學(xué)性能
- 2025-04-30 利泰金屬定制航空航天高溫部件設(shè)計(jì)用TA15鈦板
- 2025-04-05 一站式概述TA15鈦板在航空航天領(lǐng)域的應(yīng)用案例與工藝進(jìn)展
- 2025-03-19 利泰金屬談TA15鈦板的核心應(yīng)用與加工關(guān)鍵點(diǎn)
- 2025-03-09 利泰金屬定制航空能源增材深海裝備用TA15鈦板
- 2024-06-27 海洋工程航天航空用TA15鈦合金薄板組織與拉伸性能
- 2024-03-05 飛機(jī)結(jié)構(gòu)和發(fā)動(dòng)機(jī)用TA15鈦合金中板組織與力學(xué)性能研究
- 2024-02-20 等離子電弧增材TA15鈦合金板組織與性能研究
