醫(yī)用鈦板、醫(yī)用鈦合金加工切割原則及工藝參數(shù)

醫(yī)用鈦板加工相對于普通板來說加工起來比較難，切割工藝要求比較高。利泰金屬根據(jù)多年的醫(yī)用鈦材加工制造經(jīng)驗，將醫(yī)用鈦板切割原則及工藝參數(shù)分享如下：

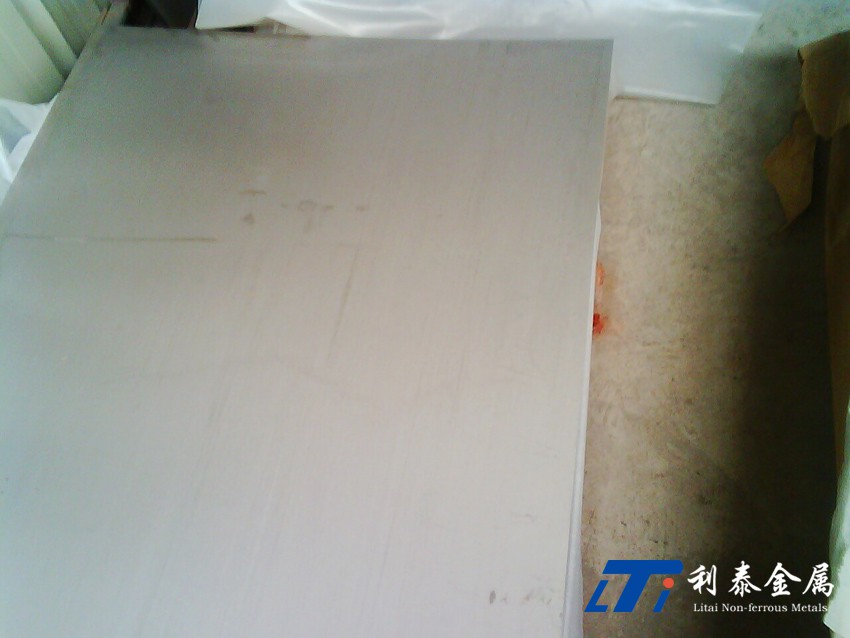

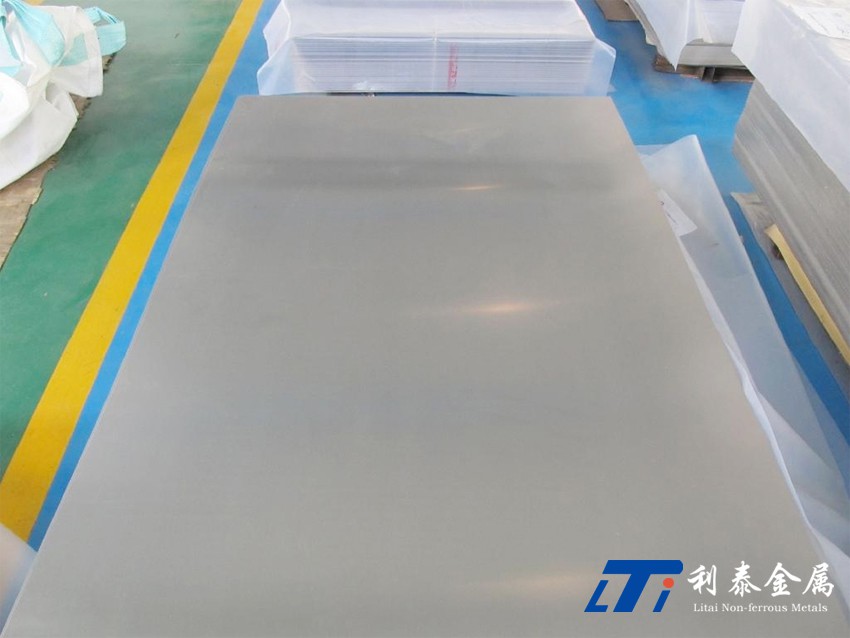

—、基本原則　

(1)切削速度要低，通常醫(yī)用鈦板的切削速度應比相同硬度鋼的切削速度低25%~50%或更低； 　　

(2)進刀量要大； 　　

(3)充分使用切削劑 　　

(4)刀具要保持鋒利，適時更換； 　　

(5)在切削的過程中能停止進刀； 　　

(6)采用硬質(zhì)合金的刀頭或高速鋼刀具。粗車時，一般選用YG8、YW4；半精車和精車時選用YG3、YG6、YG6X效果較好。 　　

二、切削工藝參數(shù)　　

試驗表明，用YG硬質(zhì)合金車刀切削TC4醫(yī)用鈦板合金時，為使切削溫度合適，當取切削深度為lmm,進給量為0.1mm/時，最佳切削速度為60m/min。切削深度對刀具耐用度的景響最小，可選取較大的切削深度，一般切削深度取1~5mm鉆孔的切削用量一般為：切削速度15～20m/min，進刀量0.1~0.2mm/r。當鉆頭直徑小于7mm時，進刀量也可以選擇0.05～0.1mm/r。
